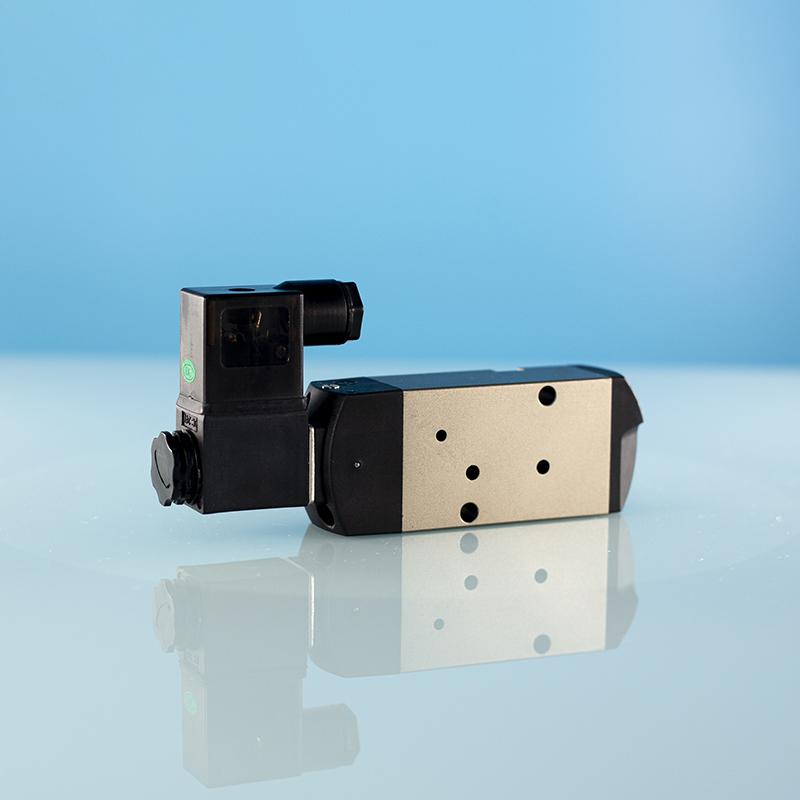

電磁換向閥的線圈有兩根線，一根線是赤色線，接直流電源24V正極，另一根是藍色線，接直流電源的負極，在電磁閥內的赤色指示燈是具有正負極的，如果把線接反的話，電磁閥的指示燈就不會亮，可是它仍然能夠使電磁閥動作。在真正的操控電路中，電磁閥能夠由各種繼電器去操控，它也能夠用PLC的輸出端子來操控。

電磁閥可分為單向電磁閥和雙向電磁閥，單向電磁閥用來操控氣缸單個方向運動，能夠完成氣缸的伸出與縮回運動；雙向電磁閥能夠操控氣缸的進氣和出氣，從而完成氣缸的伸出與縮回運動。在分揀組織出產線上，氣動機械手所用的電磁閥是雙向的，在物料傳送帶上用來分揀物料的電磁閥是單向的。

單向電磁閥與雙向電磁閥它們的區別是單向電磁閥的初始方位是恣意的，它能夠隨意操控兩個方位。單向電磁閥的初始方位是固定的，它只能操控一個方向。

工作原理

咱們用一個氣動手爪的夾緊與松開來闡明電磁閥的工作過程。咱們先用單向電磁閥操控為例，當電磁閥的驅動線圈得電后，它內部的常開觸點會閉合，會使24伏的電壓操控氣閥得電，此刻氣閥就會由閉合變?yōu)閷?dǎo)通，氣源的高壓空氣氣體就會通過氣管進入氣動手爪，使手爪夾緊；當電磁閥斷電時，此刻內部的電磁閥門會在繃簧的作用下自動封閉，手爪會自動打開。這樣單向電磁閥就是通過內部電磁線圈的得電和斷電來導通和斷開氣動管，因而它有兩個氣動管路，一個是進氣管路，另一個是出氣管路。

當手爪用雙向電磁閥操控時，此刻手爪的抓緊會運用一個電磁閥，手爪的松開就會運用另一個電磁閥，這時它們就需要兩組四個氣管完成進氣和出氣。咱們?cè)诓倏仉p向電磁閥時，是不允許兩個電磁閥一起得電的。

電磁閥在液壓操控與氣壓操控中運用的非常廣泛，比如在自動化流水出產線中和液壓操控回路中就會用到很多的電磁閥，它不僅能夠操控氣體的流入與流出，它也能操控液體的流進與流出。當運用氣體作為傳動介質時，他需要壓縮器源來供高壓氣體，比如空氣壓縮機就能夠。
